2017年，蘋果公司取消了 iPhone7 3.5mm插孔，率先發布藍牙耳機AirPods。伴隨藍牙芯片和手機系統以及結構等核心技術逆勢發展，TWS耳機風生水起，在無線連接、語音交互、智能降噪、健康監測和聽力保護等領域發揮著重要作用。未來伴隨智能化、應用領域多樣化，TWS耳機作為一種獨立的智能設備，將進行更多技術和性能的升級，同時也將推動核心零部件以及相應的封裝材料不斷升級與發展。



一、TWS藍牙耳機介紹

TWS全稱是「True Wireless Stereo」，意思是真無線立體聲。TWS耳機是將TWS技術應用于藍牙耳機領域所產生的一種新的智能穿戴產品，主要由充電盒部分與無線耳機部分組成。沒有傳統的物理線材，左右2個耳機通過藍牙組成立體聲系統，手機連接一個接收端即可，此接收端會把立體聲通過無線傳輸?shù)姆绞椒值搅硪粋€(gè)接收端，組成立體聲系統。TWS耳機主要功能有聽歌、通話、看視頻、游戲等，同時也具備著未來承載多媒體入口的巨大潛力。



二、TWS藍牙耳機工作原理

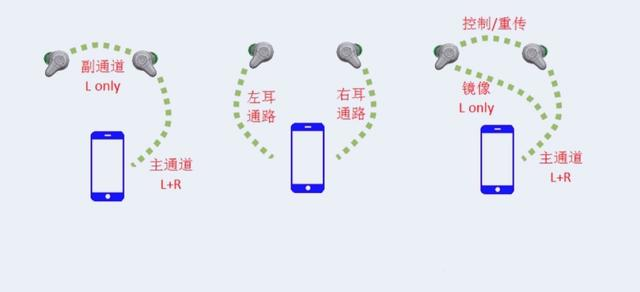

TWS是一種通過藍牙信號而不是電線或電纜傳輸聲音的技術，主要利用兩個互連且連接到移動設備的耳塞式耳機，即兩個音頻設備通過藍牙配對，分別傳輸左聲道和右聲道，或者一個主耳機作為音頻源和副耳機之間形成連接，信號從連接到設備的主耳機發出，然后再連接到另一個耳機，有效增強連接強度，改善音頻體驗。



三、TWS藍牙耳機組成結構

目前市場上的主流TWS耳機產品，主要由充電盒和左右兩只耳機組成。

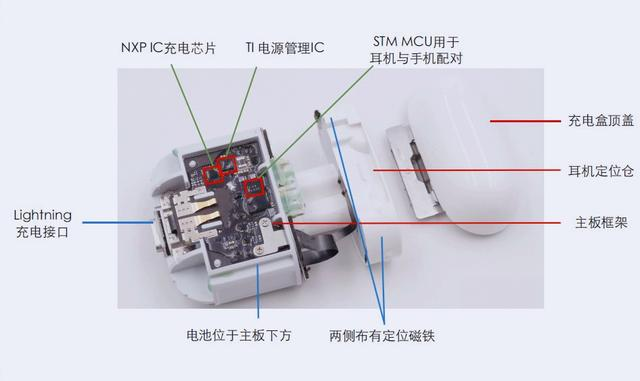

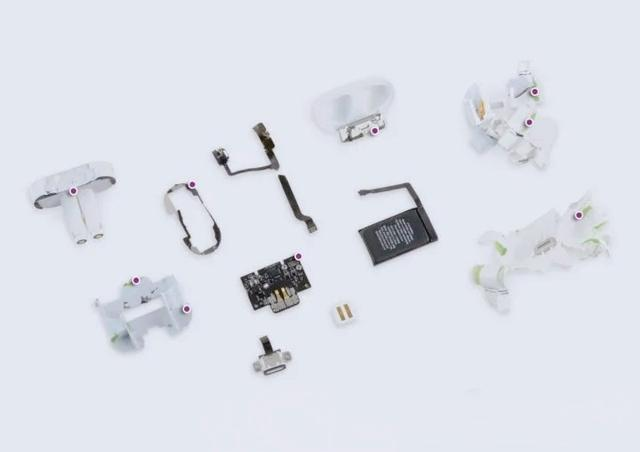

1、充電盒基本結構

充電盒除外殼之外的元器件主要包括：電源管理芯片及MCU、電池、電源輸入接口、鋰電保護IC、MOS、無線充接收線圈和芯片（支持無線充電功能），以及承載和連接這些元器件的PCB板、FPC排線和導線等。

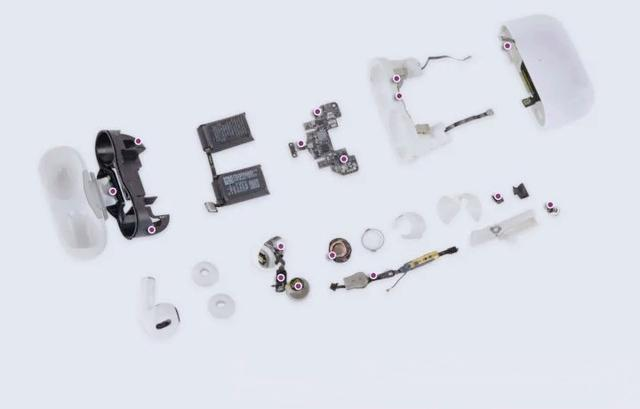

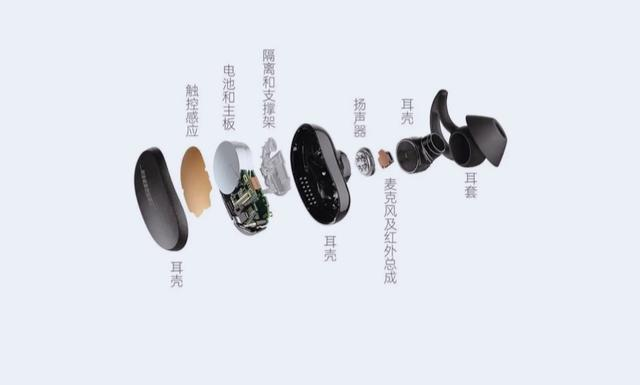

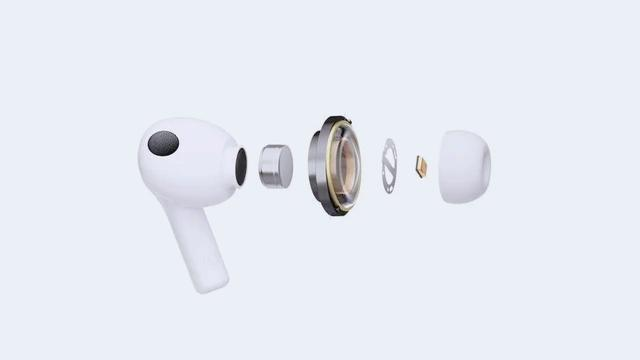

2、 TWS藍牙耳機基本結構

TWS耳機主要元器件包括揚聲器、電池、麥克風、天線，入耳檢測傳感器、觸控傳感器、加速度傳感器，藍牙音頻主控芯片、降噪芯片（支持主動降噪功能）、鋰電保護IC、程序存儲器等。因?yàn)槭莾芍欢鷻C(jī)，所以所有元器件均需成對配置。

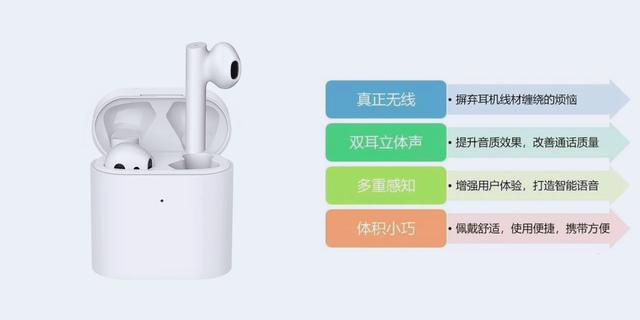

四、TWS藍牙耳機特點

TWS耳機具有真正無線與可實現單雙耳佩戴、智能化、主動降噪、交互方式多樣化等特點。

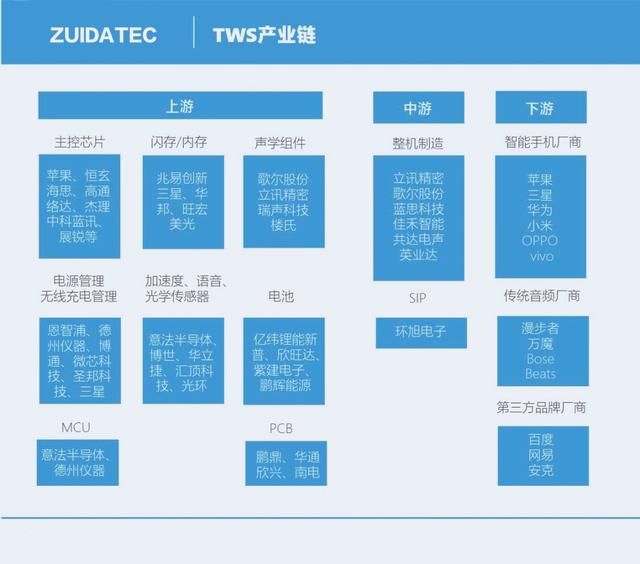

五、TWS藍牙耳機產業鏈結構

TWS耳機體積小巧，內部空間有限，工藝流程復雜。對各零部件精細度和模組工藝水平要求極高，并需要上游和中游廠商各環節默契配合，產業鏈分工明確。其關鍵組件主要集中ODM/OEM、SiP、電池及芯片，而芯片主要集中在主控芯片、電源芯片、存儲芯片等。



六、TWS藍牙耳機封裝材料

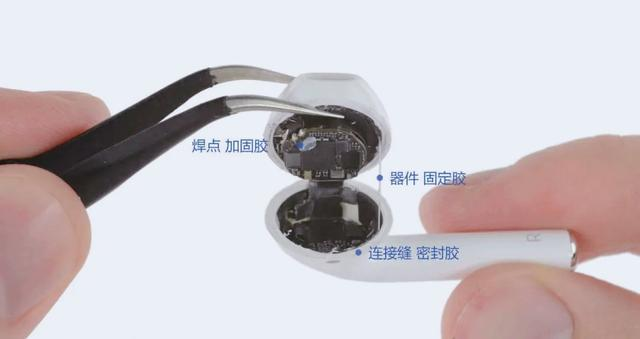

1、TWS藍牙耳機封裝工藝

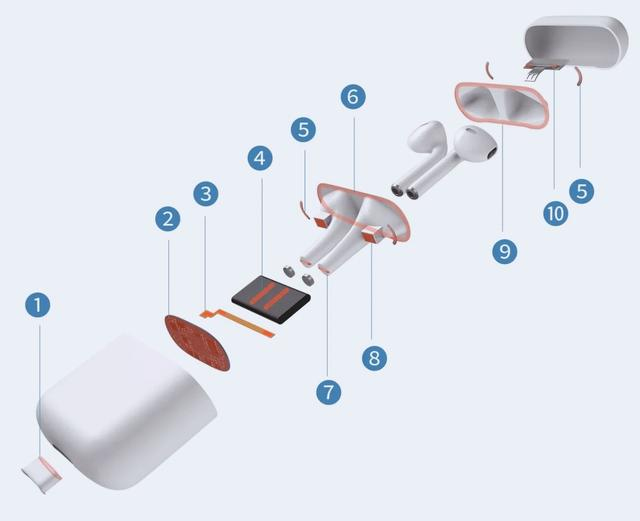

（1）TWS藍牙耳機充電盒封裝工藝

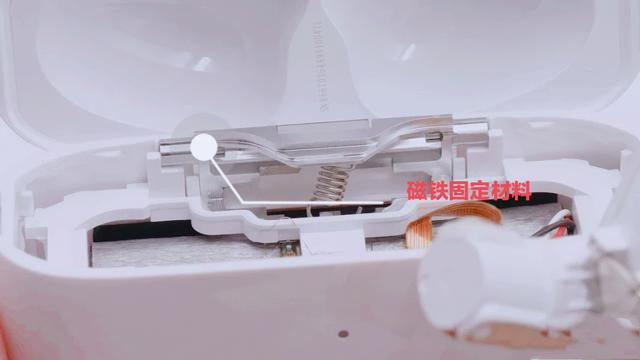

①Type-C密封 ② PCB表面披覆 ③FPC補強 ④電池倉固定 ⑤下內襯磁鐵固定 ⑥下外殼固定裝配 ⑦ 焊點保護 ⑧上內殼磁鐵固定 ⑨上蓋固定 ⑩ 轉軸/梢點固定

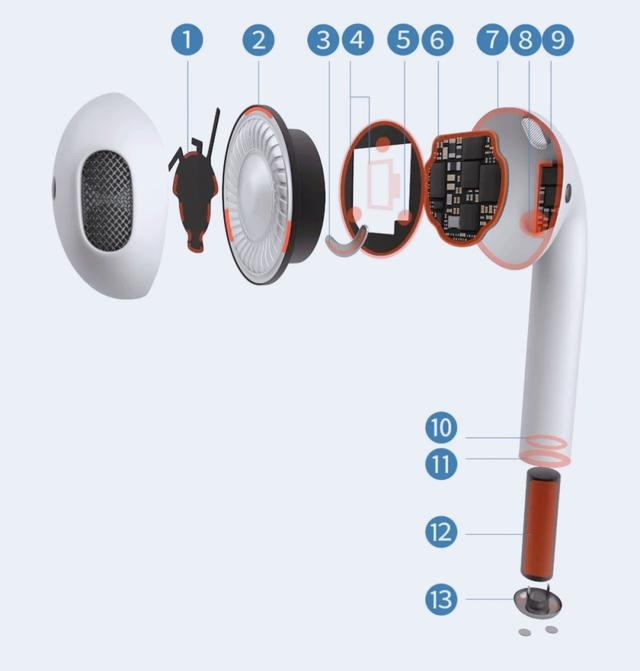

（2）TWS藍牙耳機封裝工藝

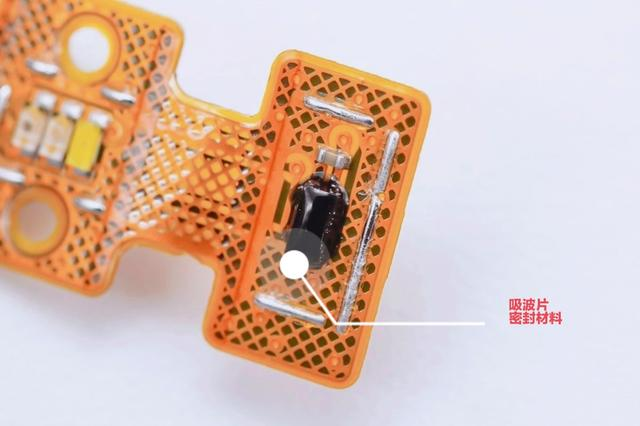

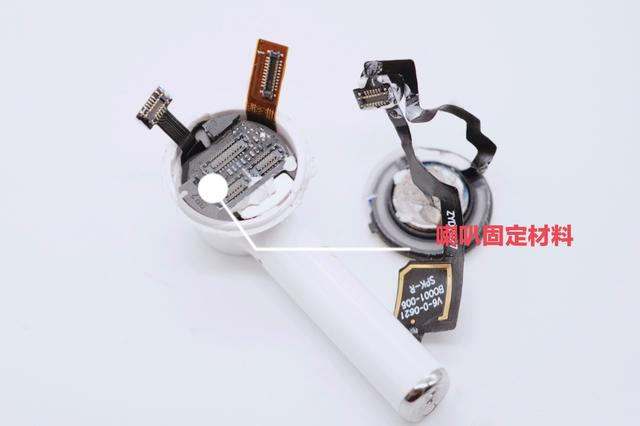

①導光柱固定 ②喇叭固定 ③磁鐵固定 ④ 低音管密封 ⑤吸波片密封 ⑥PCB固定 ⑦前殼固定 ⑧小板和主板固定 ⑨小板固定 ⑩ 后殼底座固定 ?后殼固定 ? 電池固定 ?充電PAD固定

2、TWS藍牙耳機封裝工藝難點

（1）點膠路徑復雜，不規則弧線多

與其他如手機類點膠產品不同，TWS藍牙耳機外形小巧圓潤，如比較常見的盒裝耳機，底部外徑約5-7mm，內徑通常不足4mm，內部元器件精密多樣，結構復雜，點膠路徑也較為復雜，如底部縫隙填充，需在一個坡面頂端背后0.25mm寬的弧形縫隙內均勻填充膠水，且不允許溢膠。



（2）控制點膠的要求高

膠量的一致性是影響點膠工藝效果的重要因素之一，比如上文提到的底部縫隙填充，膠量都會有一個固定的量，以毫克計算，并且膠重精度要求3%以內，這就要求點膠設備在保證速度和穩定性的同時，對精度也能有很好的控制。



（3）點膠用到的膠水種類

多TWS耳機結構復雜，零部件較多，固定、組裝、封裝等工藝考慮降低成本，會使用不同種類的膠水，這也對點膠設備提出了要求，需要適配更廣泛的膠水類型和不同的點膠工藝，并能保證快速準確切換。





3、TWS藍牙耳機封裝材料整體解決方案

（1）整體組裝材料

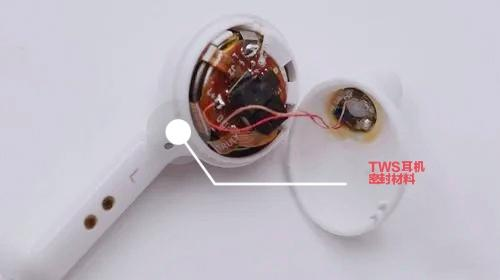

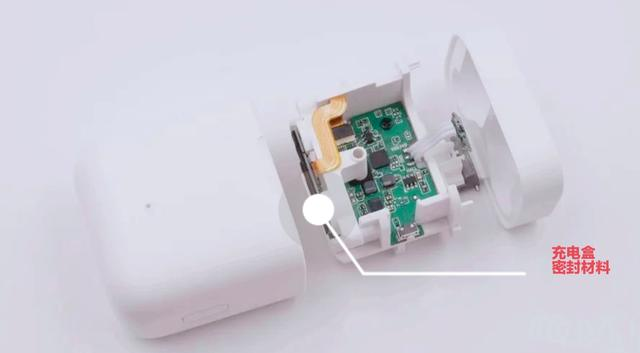

（Ⅰ）殼體密封材料

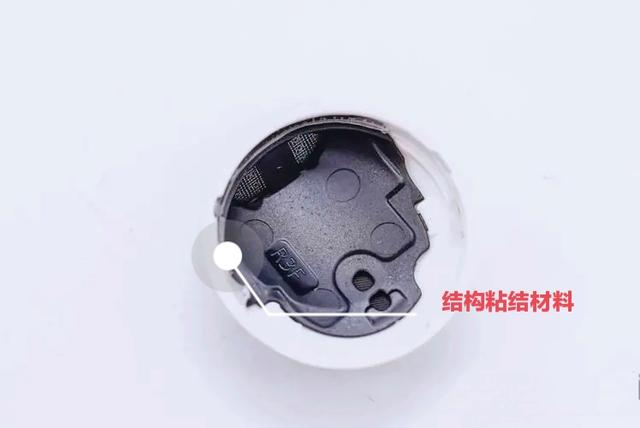

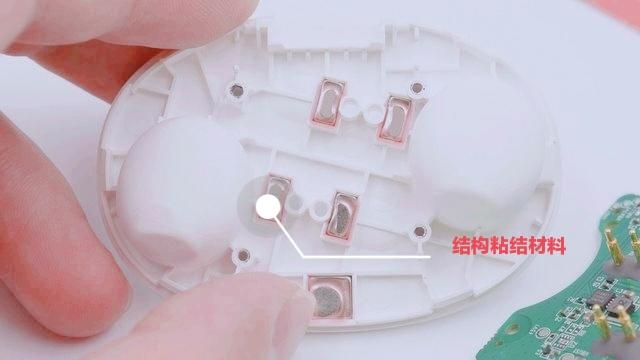

（Ⅱ）殼體與結構件密封材料

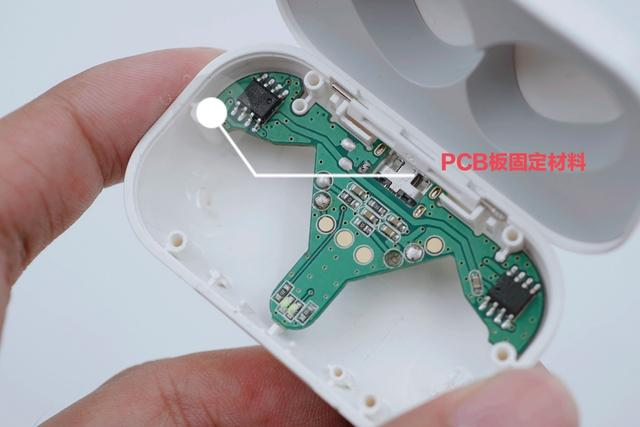

（Ⅲ）殼體與元器件固定材料

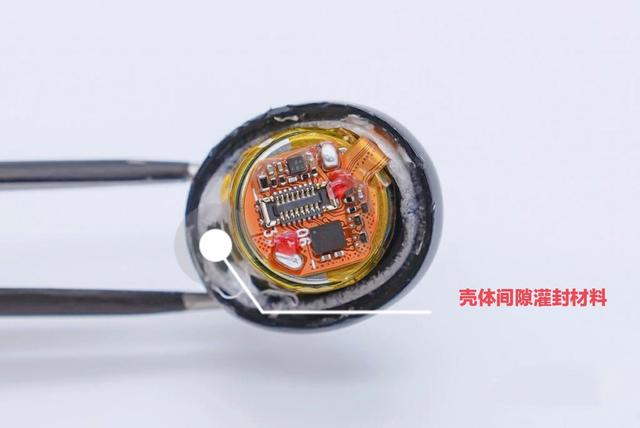

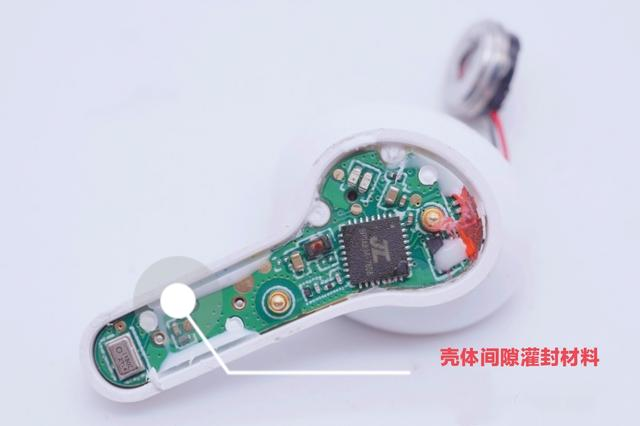

（Ⅳ）殼體灌封材料

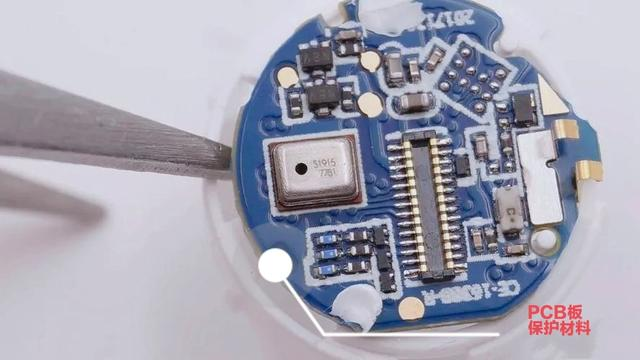

（2）元器件保護材料

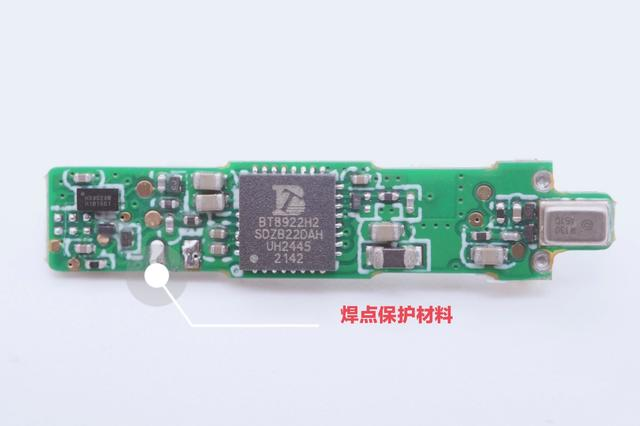

（Ⅰ）焊點保護材料

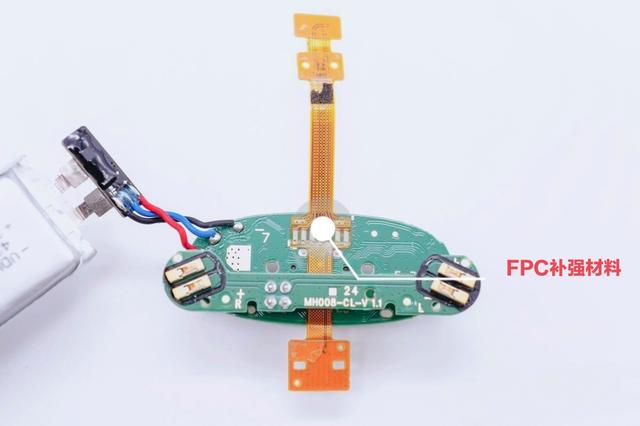

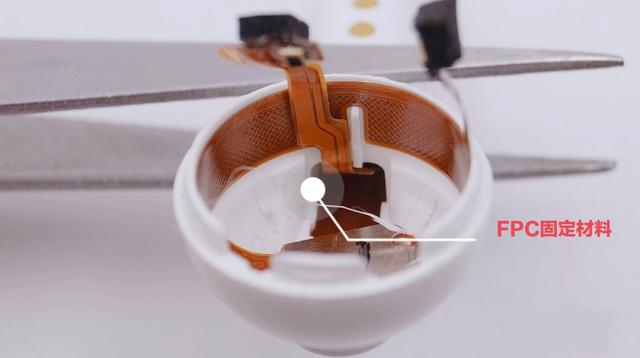

（Ⅱ）FPC補強材料



（Ⅲ）單個器件保護材料







（3）元器件封裝材料

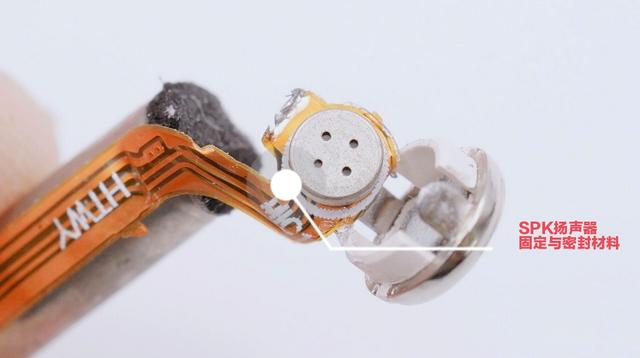

（Ⅰ）SPK揚聲器封裝材料

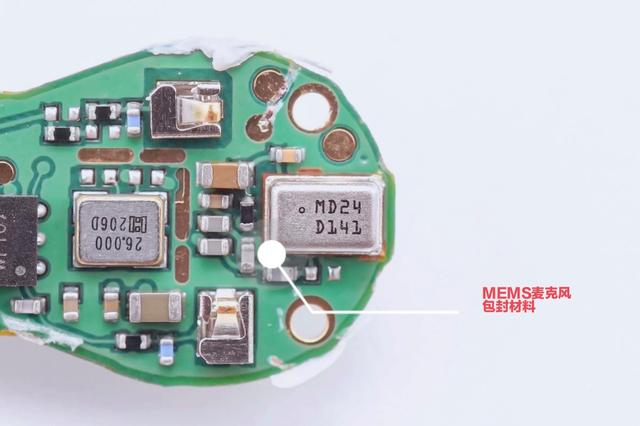

（Ⅱ）MEMS麥克風封裝材料

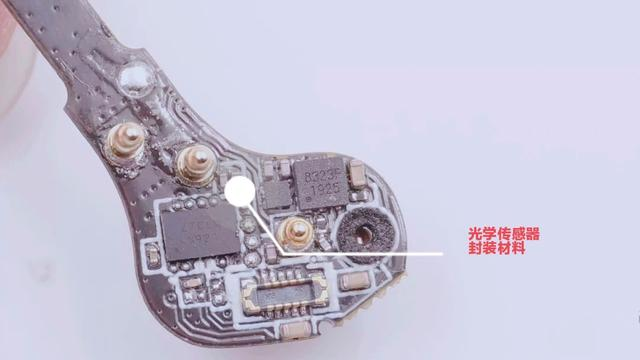

（Ⅲ）光學傳感器封裝材料



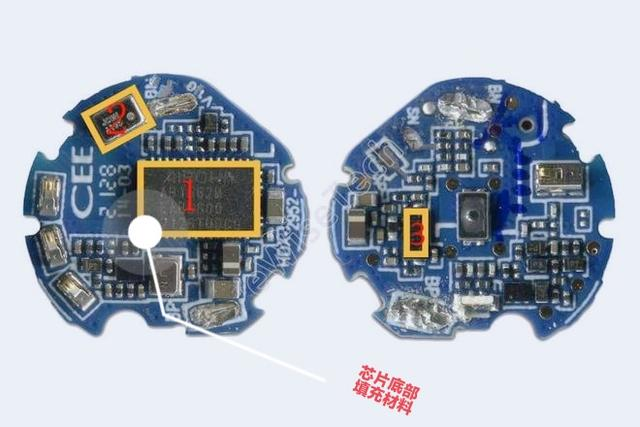

（Ⅳ）芯片封裝材料

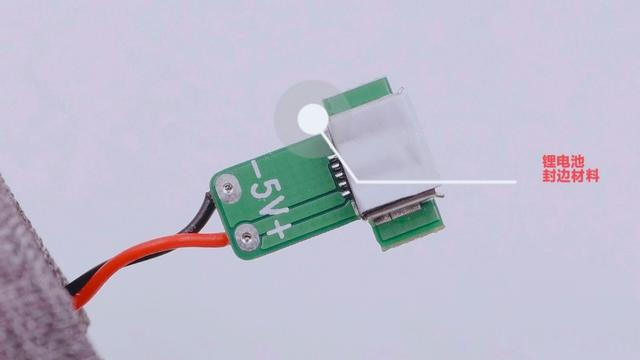

（Ⅴ）鋰電池封邊材料
